低電圧ロジックレベルに対応し、I²S／TDM評価を実現する、Programmable Serial I/OモジュールをAudio Precision社がリリース

最新オーディオICの評価環境を大きく拡張　低電圧ICに対応したデジタルオーディオ評価を実現PSIOモジュールの主な特長

コーンズテクノロジー株式会社のプレスリリース

最新オーディオICの評価環境を大きく拡張　

コーンズテクノロジー株式会社（本社：東京都港区、代表取締役社長西岡和彦）が国内総代理店を務めるAudio Precision（AP 本社：米国、以下「オーディオプレシジョン」）社は、次世代デジタル・シリアル・インターフェース「Programmable Serial Input/Output（以下：PSIO）モジュール」をリリースし、日本国内では8月下旬より販売することをお知らせします。

低電圧ICに対応したデジタルオーディオ評価を実現

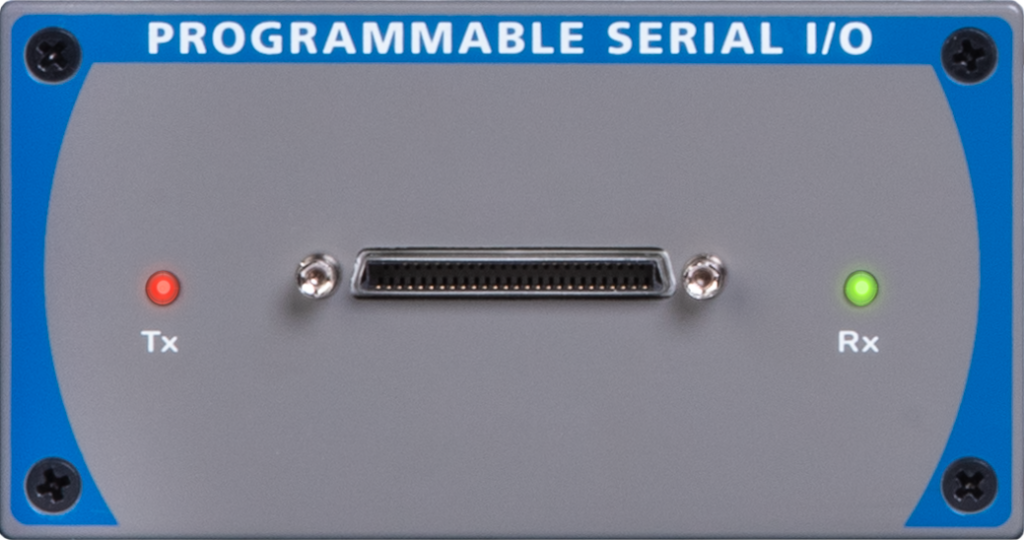

PSIOモジュールは、従来のDSIOモジュールの後継製品です。低電圧動作への対応拡張、信号品質の向上、クロック性能の強化、フォーマット設定の柔軟性向上を実現し、最新のオーディオ回路基板（以下IC）およびシステム設計の要求に応えます。

特に、近年増加している低電圧ロジックICへの対応を強化しました。I²S、TDMなどのシリアル・デジタル・オーディオ・インターフェースを使用する機器の評価向けに設計されており、0.5V〜3.3Vのロジックレベルを100mV刻みで設定可能です。これにより、スマートフォンやウェアラブル機器、バッテリー駆動機器に採用される低消費電力ICの検証に対応します。

DSP・DAC・ADCなど主要ICを1つでカバーする柔軟なデジタルI/O

Audio Precision ゼネラルマネージャー　Dan Knighten氏のコメント

「最新のオーディオ機器に搭載されるI²Sなどのデジタル・シリアル・データ・インターフェースのデバッグにおいて、お客様は高い柔軟性、優れた信号品質、そして可能な限り低くエネルギー効率の高いロジックレベルへの対応を求めています。PSIOモジュールはDSP、CODEC、SoC、DAC、ADCなどの最新ICとのインターフェースを実現する“デジタル版スイスアーミーナイフ”とも言える存在です。」

PSIOモジュールの主な特長

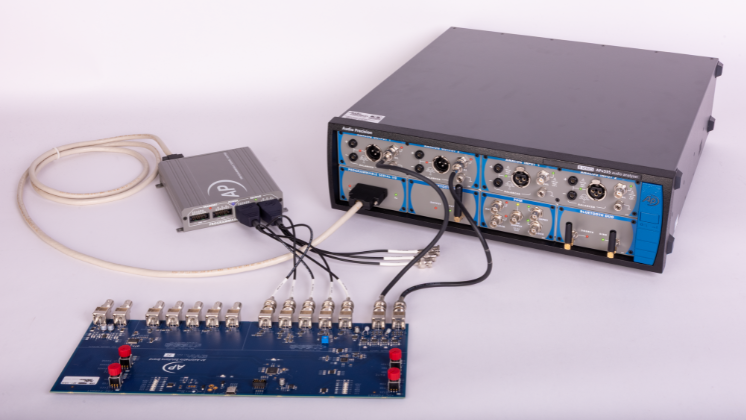

DUT直近に配置できるリモートプローブで信号品質を向上
高速デジタルI/OをDUTの近傍に配置できるため配線長を短縮でき、波形の乱れやタイミングずれを低減します。
0.5V～3.3Vまで対応する低電圧ロジック
I/O電圧を0.5V〜3.3Vまで100mV刻みで設定可能。低消費電力ICの評価に対応します。
最大768kHz／55.296MHz対応の高速動作
最大 55.296 MHz のビットクロック、最大 768 kHz のサンプルレートをサポートし、高解像度のマルチチャネルオーディオシステムの検証を可能にします。
柔軟なシリアルオーディオ設定
チャネル数、ワード長（8〜256ビット）、クロック関係、データ形式を柔軟に設定でき、幅広いシリアル・オーディオ仕様に対応します。
組み込みのデバッグおよび検証ツール
LED表示、モニター出力、ジッタ生成・解析機能を搭載し、クロック品質やタイミングを素早く確認できます。
DSIOからスムーズに移行可能
従来のDSIOの使い勝手をそのまま置き換え可能、DSIO既存ユーザーもスムーズに移行できます。

PSIOモジュールとDSIOモジュールの比較

DSIOモジュールは2026年内は取り扱いを継続しますが、今後は順次PSIOモジュールへ移行してまいります。両製品の比較については、下記をご覧ください。

	PSIO	DSIO
Logic voltage levels	0.5-3.3v	1.8, 2.5, 3.3v
Sample rate (frame rate), maximum	768 kS/s	432 kS/s
Bit depeth (data length)	8-32 bites	8-32 bits
Word width	8-256 bites	8-128 bits
Channels	1, 2, 3, 4, 5, 6, …,15, 16	1, 2, 4, 8, 16
Padding	Yes	No
Synch receiver & transmitter clocks	Yes	No
Distance APx to DUT	Up to 10m	50cm
Anechoic chambers	Yes	No
Monitors to Logic Analyzer or Oscilloscope	4 x BNC connectors, APx500 control	Hydra” cable with 8 BNCs
Compatibiloty	B-Series, newer than October 2022 APx525B:101076525 APx526B: 100346526 APx555B: 100602555 APx582B: 100047582 APx585B: 100296585 APx586B: 100133586	All B-Series and Legacy
